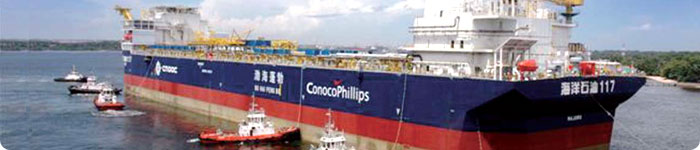

FPSO解决方案


FPSO的英文全称是:Float Production Storage and Offloading(海上浮式生产储卸油装置),其综合控制系统(IACS)由以下子系统组成:
----过程控制系统
--紧急停车系统
--生产停车系统
--火灾气体探测系统

整个FPSO的安全停车系统由以上多个具有独立功能的系统组成。对于每个独立的设施来说,安全停车系统由两部分构成:
--1. 负责弃平台关断(ESD Level 1)和紧急火灾或气体泄漏关断(ESD Level 2)的系统ESD;
--2. 负责生产和单个装置关断(ESD Level 3 & Level 4)的系统PSD。

而每一个系统由位于设备间的系统柜和位于生产现场的远程IO柜组成。同时,每个独立的系统都通过CMM通讯模块与PCS系统进行通讯。而PCS系统则作为操作员与安全停车系统的界面进行报警状态监控。以上所有的海上设施都拥有自己独立的控制,关断和火气系统来保护海上人员和设施的安全。以上设施的操作可以完全独立的在本地的控制室内(CCR)完成。而井口平台的中央控制室(CCR)将作为以上所有设施公共的控制中心。同时,以上所有的设施都以以太网的方式通过海底光缆连接在一起,并以微波作为备用路径。这样做的目的是为了在FPSO和中心井口平台上拥有远程组态和报警监视的功能。对于安全系统来说,专用的安全网络将用于传输各个海上石油设施之间的关断信号。 倍豪船舶和美国通用电气工业系统(GE C&I)和美国通用电气发那科(GE FANUC)合作,为FPSO提供从高压配电,能源管理系统,低压配电及综合控制系统(IACS), 及直升机综合保障系统。
